Introduzione allo strumento
1 .Ispezione della cavità interna: Verificare la presenza di difetti come, crepe, peeling, Tirare i fili, graffi, ammaccature, sporgenze, macchie, corrosione, eccetera. Sulla superficie della cavità interna di componenti e materie prime.
2. Ispezione dell'attrezzatura: Controlla se ogni componente soddisfa i requisiti del disegno e se ci sono difetti di assemblaggio.
3. Ispezione delle saldature: Verificare la presenza di difetti di superficie come, crepe, colore di ossidazione, penetrazione incompleta, e perdita di saldatura sulla superficie della cucitura della saldatura.
4. Ispezione in eccesso: Verificare la presenza di vari residui metallici e non metallici, residui di pulizia, detriti residui, oggetti estranei, eccetera. Nella cavità interna del componente.
5. Ispezione dell'elaborazione: Rilevare difetti come, Burrs, danni, e svolta durante vari processi di elaborazione meccanica.
6. Controllo dello stato: Rilevare lo stato operativo e lo stato della superficie interna dell'attrezzatura in servizio.
Area di applicazione
-
Aerospaziale
Utilizzato per un'ispezione regolare e manutenzione di componenti core come, Camere di combustione, compressori, Blade dell'aeromobile, e turbine nei motori dell'aeronautica e dell'aeromobile civile, così come il controllo di qualità nella ricerca, sviluppo, e processo di produzione di missili o altri aerei e abrasivi aerospaziali.
- Produzione automobilistica

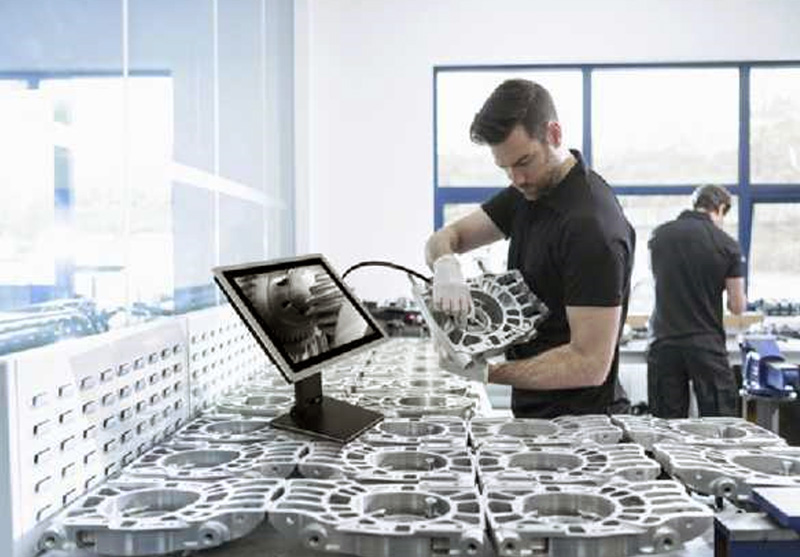

Utilizzato per il controllo di qualità e l'ispezione del gruppo del veicolo dei blocchi cilindri del motore, testate, turbine, trasmissioni, tubi di scarico, corpi valvole, corpi di pompa, moduli di controllo, Componenti idraulici, ugelli, e altri componenti.
Parametri tecnici
Parametri host
| Schermo | 10 pollice, 15.6 Inch Industrial Tumping LCD Schermo |
| Porta di uscita | Mini HDMI/USB |
| Alimentazione elettrica | Input corrente dell'adattatore online |
| Grado di protezione | IP68 |
Fotocamera/sonda
| Diametro del tubo di inserzione | 0.9mm、 1.2mm、1.6mm、1.8mm、2.0mm、2.8mm, 3.8mm、6mm、8.3mm |
| Pixel | 0.16Mp. 0.30Mp. 1Mp、2Mp |
| Lunghezza della sonda | 1-10M |
| Articolazione | Nessun sterzo, a due via, 360° Full Way |
| Angolo di piegatura | Max 230 |
| Profondità di campo | 5-50mm3-100mm、7-120mm 10-100 mm |
| Campo visivo | 100°，120° |
| Direzione dell'obiettivo | Vista frontale/vista laterale/vista frontale e laterale integrata |
| Visualizza angolo | Angoli multipli come 0 , 30 70°, E 90 ° sono opzionali, e i suggerimenti possono essere personalizzato in base all'ambiente di utilizzo |
| Sonda intercambiabile | Sonda intercambiabile |
| Tipo di illuminazione | Illuminazione anteriore o trasmissione ottica di fib posteriore |
